Описание

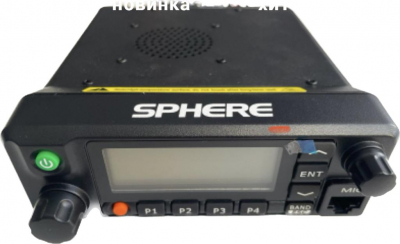

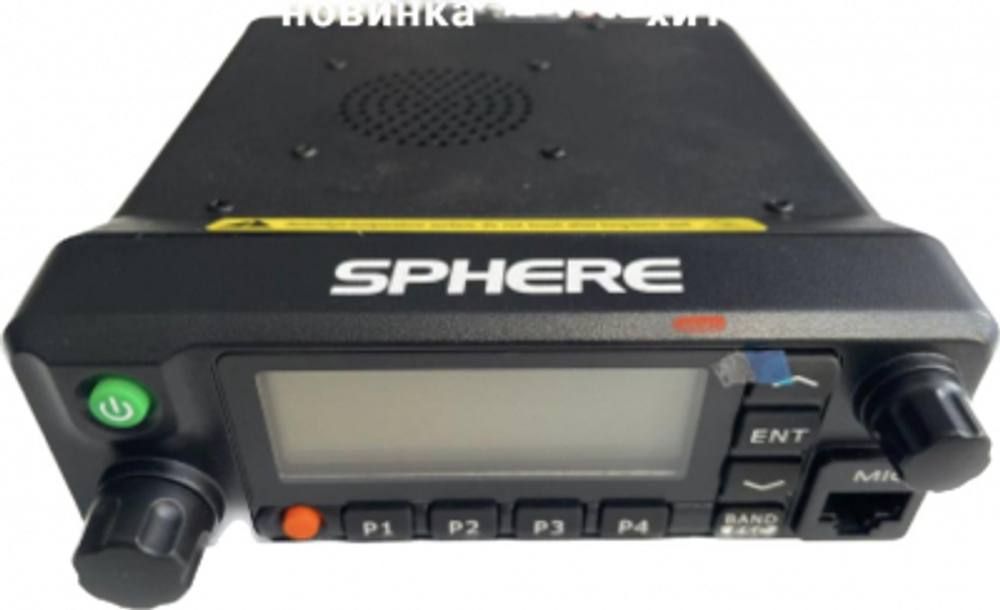

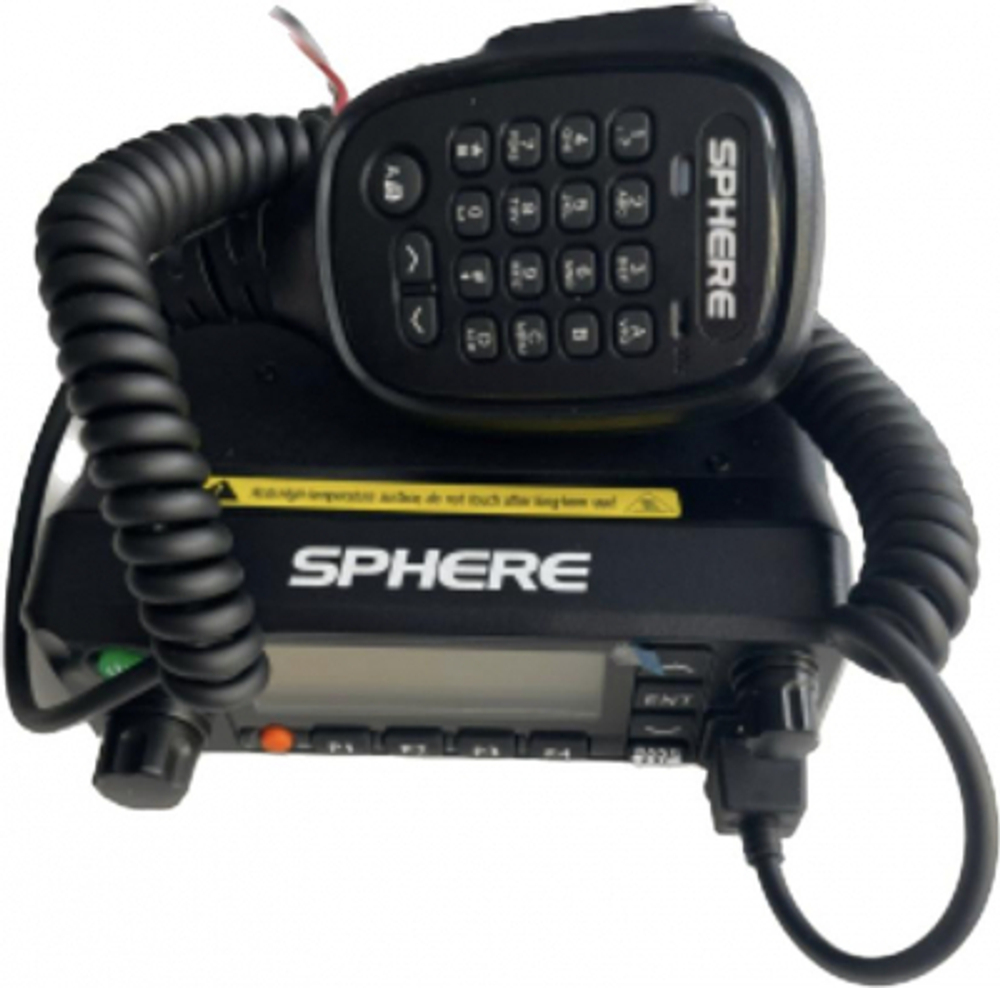

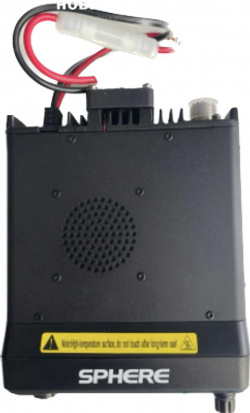

Функциональность Sphere DM-50 DMR:
- Работа в аналоговом и цифровом режимах
- Совместимость с любыми аналоговыми и цифровыми DMR-радиостанциями
- Совместимость с радиостанциями MotoTRBO
- Работа в прямых и репитерных каналах
- Индивидуальные и групповые вызовы
- Полная конфиденциальность переговоров
- Банк памяти: 250 зон, 3000 каналов, 10000 контактов
- Шифрование 32 Бит
- Обмен короткими текстовыми сообщениями
- Совместимость с любыми аналоговыми и цифровыми DMR-радиостанциями
- Совместимость с радиостанциями MotoTRBO
- Работа в прямых и репитерных каналах
- Индивидуальные и групповые вызовы
- Полная конфиденциальность переговоров
- Банк памяти: 250 зон, 3000 каналов, 10000 контактов
- Шифрование 32 Бит
- Обмен короткими текстовыми сообщениями
Характеристики
| Производитель | Sphere |
| Диапазон частот, МГц | 136-174/400-480 |
| Количество частотных каналов | 3000 |
| Выходная мощность передатчика, Вт | 50 / 45 |
| Чувствительность, мкВ (с/ш) | 0,4 мкВ (12 dB SINAD) |
| Шаг сетки частот, кГц | 12,5/25 |
| Вид модуляции (стандарт связи) | DMR Tier II + FM |
| Тип шумоподавителя | регулируемый SQ |
| Напряжение питания, В | 13,8 |
| Звуковая мощность динамика, мВт | 5000 |

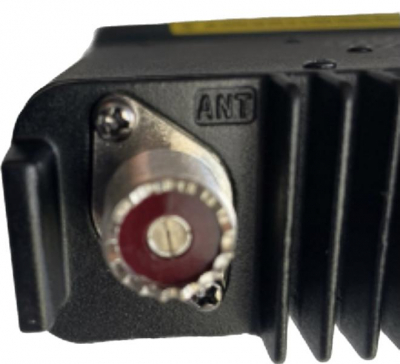

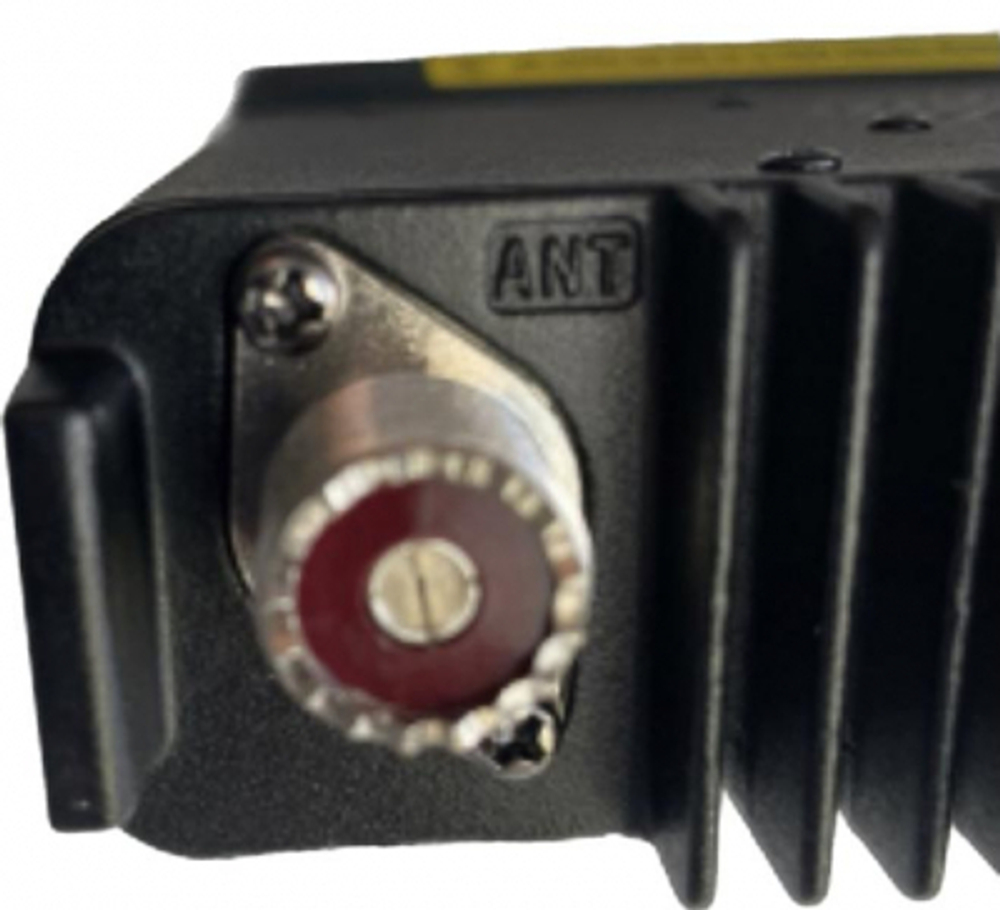

| Тип антенного разъёма | UHF-гнездо (SO-239) |
| Диапазон рабочих температур, °С | -25 ... +55 |
| Размеры, мм | 144x51x192 |
| Масса, гр | 1100 |
| Тип | Автомобильная |
Основные характеристики
| Диапазон частот, Мгц | 136-174/400-480 |
| Выходная мощность передатчика, Вт | 45 / 50 |
| Вид модуляции (стандарт связи) | DMR Tier II + FM |
Комплектация
|
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот, МГц | 400-480 (UHF) |
| Частотный диапазон | UHF |
| Максимальная выходная мощность передатчика, Вт | 38 (UHF) |
| Тип радиоинтерфейса | Цифровой |
| Цифровой стандарт связи | DMR |
| Спецификация радиоинтерфейса | ETSI-TS 102 361-1, -2 |
| Речевой кодек | AMBE+2 |
| Количество каналов | 3000 (250 зон радиосвязи, не менее 16 каналов в каждой зоне) |
| Шаг сетки частот, кГц | 12,5 и 25,0 |
| Входное сопротивление антенны, Ом | 50 |
| Тип ВЧ-соединителя | UHF (f) |
| Габаритные размеры (ШхВхГ), мм | 144x51x192 |
| Масса, г | 1100 (приёмопередатчик) |
| Тип аккумуляторной батареи | нет |
| Потребляемый ток, А | 0,4 (дежурный режим) 0,9 (приём) 3,5 (передача на пониженной мощности) 5,5 (передача на средней мощности) 6 (передача на номинальной мощности) 9,7 (передача на повышенной мощности) |
| Номинальное напряжение питания, В | 13,8 |
| Время работы в режиме высокой мощности передатчика, с включённым шумоподавлением, в цикле 5/5/90 (передача/приём/дежурный режим), ч | нет |
| Диапазон рабочих температур при эксплуатации, ˚С | от -25 до +55 |
| Приёмник | |
| Тип | Супергетеродин |
| Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с | 0,40 мкВ или -115 дБм (UHF, шаг сетки частот 12,5 кГц) 0,35 мкВ или -116 дБм (UHF, шаг сетки частот 25,0 кГц) |
| Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с | 0,40 мкВ или -115 дБм |
| Избирательность по соседнему каналу, дБ | 60 (UHF, шаг сетки частот 12,5 кГц) 65 (UHF, шаг сетки частот 25,0 кГц) 65 (UHF, в цифровом режиме) |
| Интермодуляционная избирательность, дБ | нет |
| Подавление побочных каналов приёма, дБ | нет |
| Номинальная выходная мощность, Вт | 5 |
| Коэффициент нелинейных искажений, % | 5 |
| Передатчик | |
| Отклонение частоты от номинального значения в миллионных долях (N·10-6) | 3,5 (UHF, шаг сетки частот 12,5 кГц) 5,0 (UHF, шаг сетки частот 25,0 кГц) 1,5 (в цифровом режиме) |
| Мощность несущей, Вт | от 3,5 до 7,0 (UHF, пониженная) от 7,0 до 8,0 (UHF, средняя) от 8,0 до 10,0 (UHF, номинальная) от 18,0 до 38,0 (UHF, повышенная) |
| Максимальная девиация частоты, кГц | нет |
| Максимальная девиация частоты в аналоговом режиме, кГц | 2,5 (шаг сетки частот 12,5 кГц) 5,0 (шаг сетки частот 25,0 кГц) |
| Относительный уровень побочных излучений, дБ | -60 |
| Коэффициент нелинейных искажений, % | 3 |
| Среднеквадратичная ошибка модуляции RMS Deviation Error, % | 5 |
| Отклонение символьной девиации от номинального значения (1944 Гц), % | 7 |
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот, МГц | 136-174 (VHF) |
| Частотный диапазон | VHF |
| Максимальная выходная мощность передатчика, Вт | 40 (VHF) |
| Тип радиоинтерфейса | Цифровой |
| Цифровой стандарт связи | DMR |
| Спецификация радиоинтерфейса | ETSI-TS 102 361-1, -2 |
| Речевой кодек | AMBE+2 |
| Количество каналов | 3000 (250 зон радиосвязи, не менее 16 каналов в каждой зоне) |
| Шаг сетки частот, кГц | 12,5 и 25,0 |
| Входное сопротивление антенны, Ом | 50 |
| Тип ВЧ-соединителя | UHF (f) |
| Габаритные размеры (ШхВхГ), мм | 144x51x192 |
| Масса, г | 1100 (приёмопередатчик) |
| Тип аккумуляторной батареи | нет |
| Потребляемый ток, А | 0,4 (дежурный режим) 0,9 (приём) 3,5 (передача на пониженной мощности) 5,5 (передача на средней мощности) 6 (передача на номинальной мощности) 9,7 (передача на повышенной мощности) |
| Номинальное напряжение питания, В | 13,8 |
| Время работы в режиме высокой мощности передатчика, с включённым шумоподавлением, в цикле 5/5/90 (передача/приём/дежурный режим), ч | нет |
| Диапазон рабочих температур при эксплуатации, ˚С | от -25 до +55 |
| Приёмник | |
| Тип | Супергетеродин |
| Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с | 0,35 мкВ или -116 дБм (VHF, шаг сетки частот 12,5 кГц) 0,30 мкВ или -117 дБм (VHF, шаг сетки частот 25,0 кГц) |
| Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с | 0,40 мкВ или -115 дБм |
| Избирательность по соседнему каналу, дБ | 65 (VHF, шаг сетки частот 12,5 кГц) 75 (VHF, шаг сетки частот 25,0 кГц) 60 (VHF, в цифровом режиме) |
| Интермодуляционная избирательность, дБ | нет |
| Подавление побочных каналов приёма, дБ | нет |
| Номинальная выходная мощность, Вт | 5 |
| Коэффициент нелинейных искажений, % | 5 |
| Передатчик | |
| Отклонение частоты от номинального значения в миллионных долях (N·10-6) | 6,0 (VHF, шаг сетки частот 12,5 кГц) 7,0 (VHF, шаг сетки частот 25,0 кГц) 1,5 (в цифровом режиме) |
| Мощность несущей, Вт | от 3,5 до 7,0 (VHF, пониженная) от 7,0 до 8,0 (VHF, средняя) от 8,0 до 10,0 (VHF, номинальная) от 20,0 до 40,0 (VHF, повышенная) |
| Максимальная девиация частоты, кГц | нет |
| Максимальная девиация частоты в аналоговом режиме, кГц | 2,5 (шаг сетки частот 12,5 кГц) 5,0 (шаг сетки частот 25,0 кГц) |
| Относительный уровень побочных излучений, дБ | -60 |
| Коэффициент нелинейных искажений, % | 3 |
| Среднеквадратичная ошибка модуляции RMS Deviation Error, % | 5 |
| Отклонение символьной девиации от номинального значения (1944 Гц), % | 7 |
