Описание
Однодиапазонная коллинеарная антенна, предназначена для стационарной установки для работы в составе базовой радиостанции, репитера (ретранслятора) и т.д.

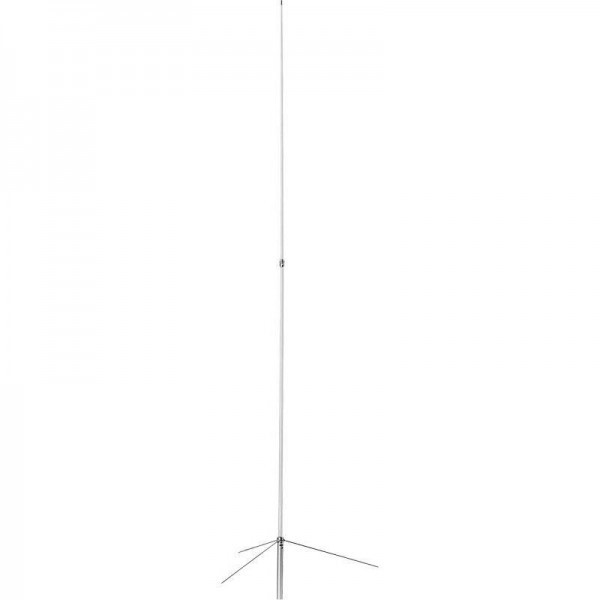

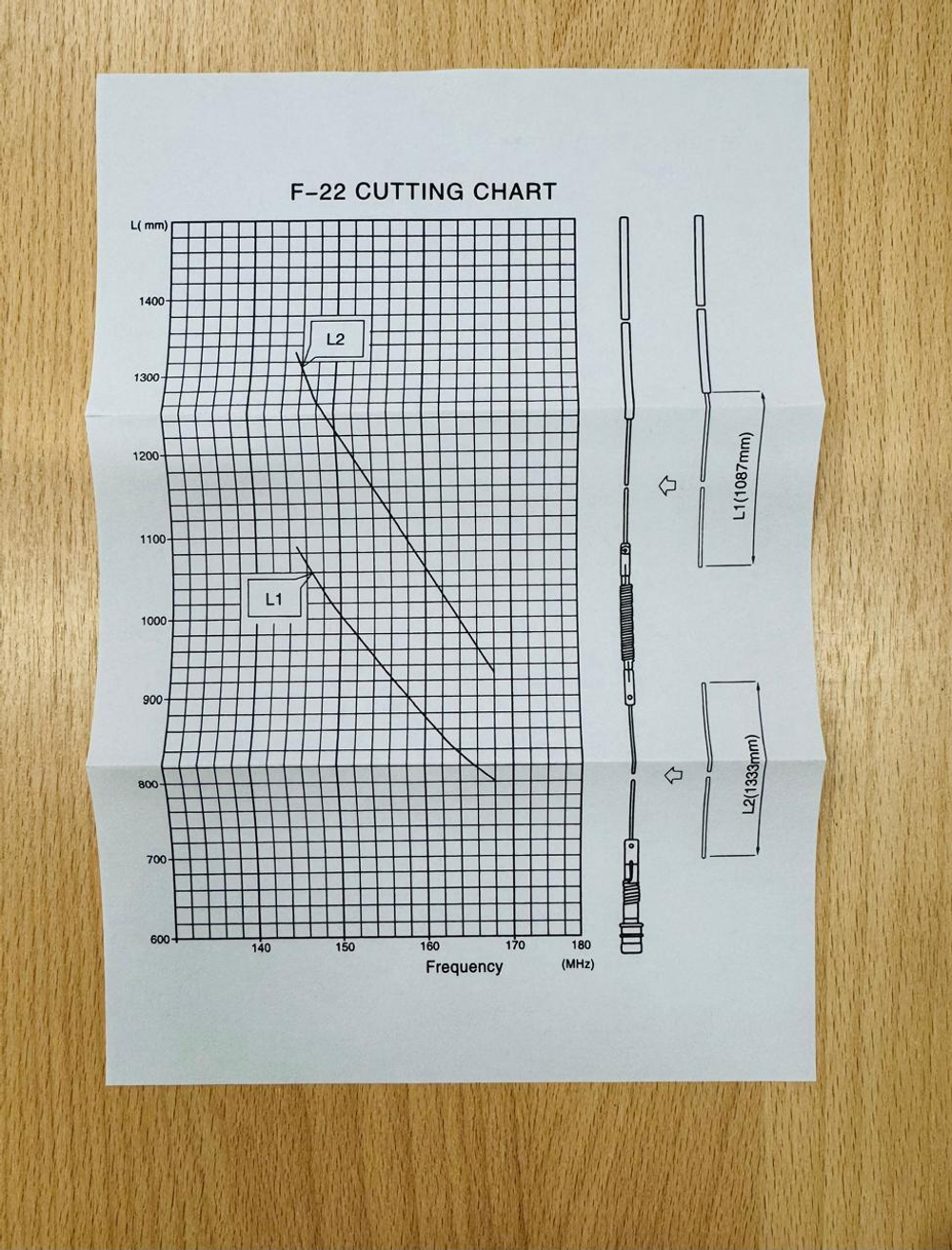

Антенна представляет из себя штырь в радиопрозрачной оболочке, состоящий из 2-х колен. Путем подрезки полотна антенна может быть перестроена выше по частоте, вплоть до 174 МГц.
Перестройка должна производиться специалистами при наличии соответствующего оборудования. Вес антенны 1,3 кг.
Характеристики
Спецификация базовой VHF антенны Diamond F22:
| Диапазон работы, МГц | 145 - 168 МГц (VHF) |
| Электрическая длинна | 2 x 7/8λ |
| Ширина полосы, МГц | 3 |
| Поляризация | вертикальная |
| Импеданс, Ом | 50 |
| Усиление, dBi | 6.7 |
| Направление излучения | круговое |
| Горизонтальная ширина излучения, град. | 360 |
| Вертикальная ширина излучения, град. | - |
| КСВ в полосе | не более 1,5 |
| Максимальная мощность, Вт | 200 |
| Молниезащита | прямое заземление |
| Разъем | UHF-розетка |

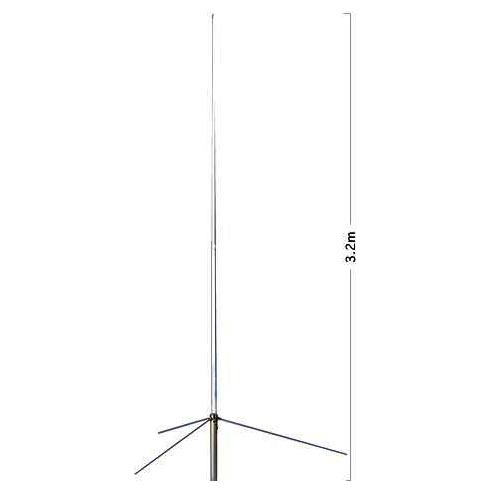

| Длина, мм | 3200 |
| Вес в упаковке, гр | 1600 |
| Радиопрозрачный материал | фиберглас |
| Цвет | белый |
| Температурная среда, ℃ | -50...70 |
| Максимальная скорость ветра, м/с | до 50 |
| Крепление на мачту | диаметр 30-62 мм |

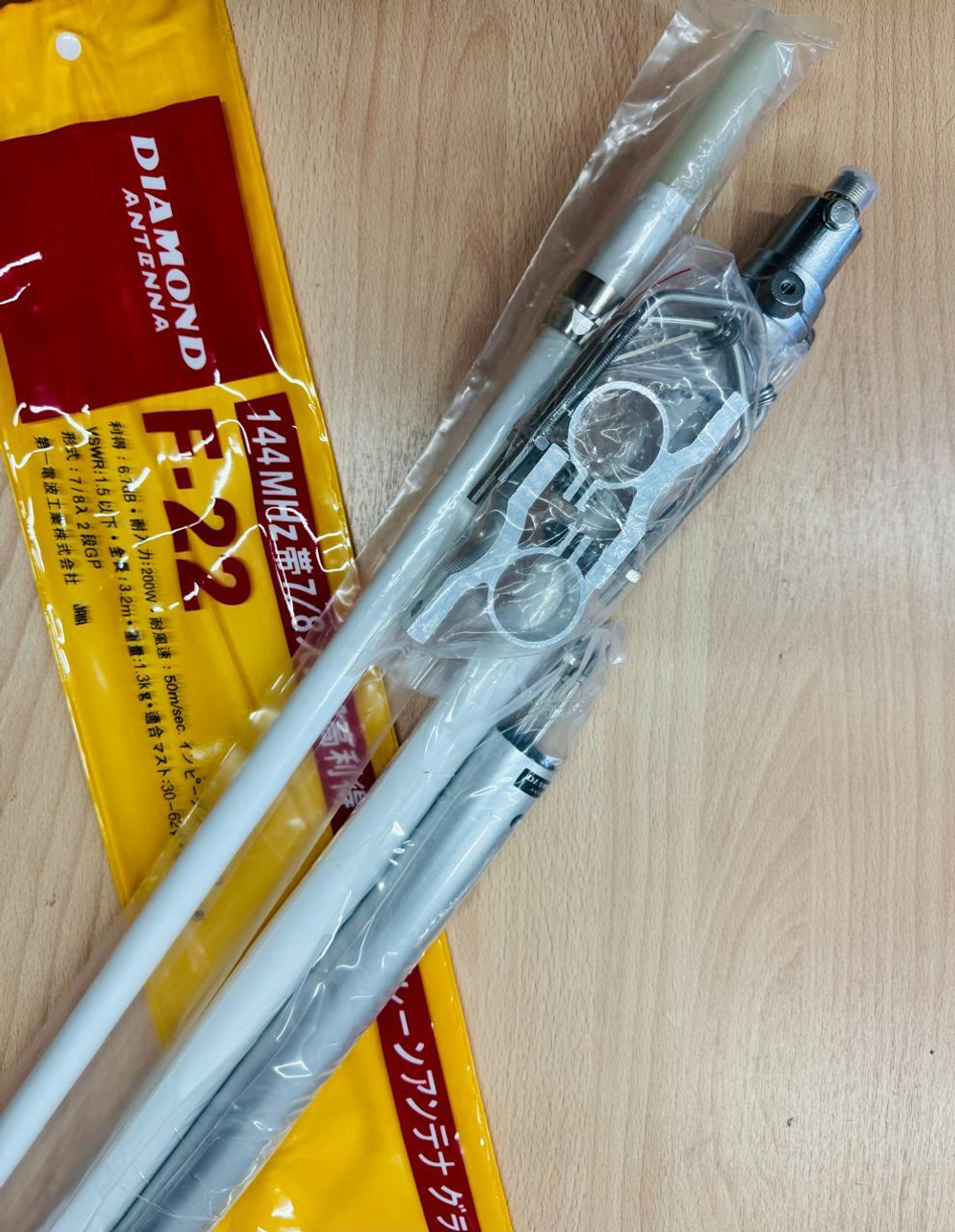

| Состав комплекта: антенна, радиалы, крепление к мачте, г-образный ключ, упаковка, инструкция. | |
